Нужна радиодеталь CBB61

[SeMpRoN]

почитал в инете это кондер для запуска однофазных двигателей

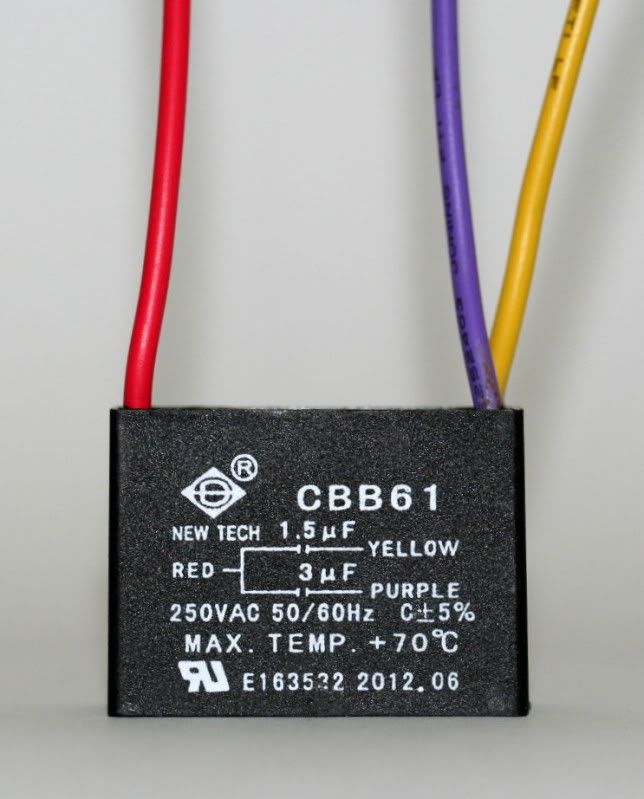

выглядит так:
но номиналом 0.75uF + 1.25uF 400V

ЗЫ мой вспух, предпологаю что из за этого двиг и не заводится, в стелсе нет и даже на заказ говорят не 100%
может можно собрать из 2 обычных кондеров?



[KISS]

я так понимаю из простых не выйдет, тк один из них должен отключаться после старта движка!



[bruster]

можно и из обычных, но пусковой отключать будете в ручную, тот что на 3 мкФ

я так понимаю из простых не выйдет, тк один из них должен отключаться после старта движка!

так не в корпусе же идет отключение, или я не в курсе?
-----
хотя почему - в ручную, думаю есть система отключения в самом аппарате.



[SeMpRoN]

не... надо искать такой если нужно отключать
там 0.75 и 1.25 картинка просто пример



[majesticc]

Семп,стучи в аську,намутим тебе



[SeMpRoN]

ты опять меня выручаешь DD



[SeMpRoN]

ап



[pest]

Ничего там отключать не нужно, возьмите два конденсатора подходящей емкости и напряжения и соедините их как на схеме в картинке! Пусковая обмотка отключалась только в старых советских пускателях, в которых вообще конденсатором не было
А "CBB61" это тип диэлектрика обкладок конденсатора... По русски это полипропилен - наши аналоги это например К71-7. Но их достать тяжелее чем импортные. В общем подходящие кондеры (по типу диэлектрика) встречаются в компьютерных бп в тех местах где напряжение из розетки заводится. Чаще всего они желтенькие прямоугольные:

Но могут быть и другого цвета, главное смотрите чтобы была маркировка "MKP". Правда я в блоках питания не встречал именно 1,25мкф, но можете смело ставить 1мкф, 1,5мкф или даже 2мкф.



[SeMpRoN]

спасибо буду эксперементировать, вот жеж выкинул все нерабочие БП)) может проще купить подходящие? не думаю что они дорого стоят



[pest]

Кондеров если нету могу дать, у меня их полно)



[SeMpRoN]

дык арх
аннет один остался ща буду ковырять



[pest]

Аа да, не посмотрел...



[SeMpRoN]

в одном есть 0.68 нашел второй ща его расковыряю

---------- Сообщение добавлено в 22:30 ---------- Предыдущее сообщение было в 22:28 ----------

во втором вобще 0.33 наверно 0.33 и 0.68 не покатит



[pest]

Если что можно два параллельно включить, тогда емкость обоих суммируется. Сильно меньше чем было наверное не стоит делать - возможно будет пускаться не уверенно.

---------- Сообщение добавлено в 22:33 ---------- Предыдущее сообщение было в 22:32 ----------

Ну я бы сказал на вскидку что минимум разумный это 0,5 и 1мкф



[SeMpRoN]

можно попробовать с теми что есть, не заводится из за емкости опухшей я прав?



[pest]

Попробовать можно, страшного ничего не будет если емкости мало. Не заводится вполне может из за кондеров, ровно так же, как он мог вспухнуть от замыкания в обмотке... Так что пробуй аккуратно, если с новыми емкостями не будет заводится, то нужно будет разбираться дальше. Хотя одно точно - без пусковой обмотки мотор должен закручиваться, если его крутануть рукой.



[SeMpRoN]

то есть если замкнуть вместо емкости он должен завестись если раскрутить?



[majesticc]

Семп,тебе надо найти старую бабушку,у которой есть старая стиралка с центрифугой,там на моторе детали эти понавешаны.А бабуле,придётся сделать приятное:lol:



[SeMpRoN]

умен однако



[pest]

Нет, замыкать не стоит, будет перегрузка обмотки, может сгореть (хотя не на долго можно, так и работали те самые советские пускатели). Он должен запускаться если крутануть рукой в любую сторону вообще без кондеров (в какую крутанешь в ту и закрутится). А если не запускается, то значит что то с рабочей обмоткой, которая в отличии от пусковой подключаться должна в сеть напрямую... А вот пусковая как раз должна идти через кондер. А емкости то не пробовал подключать еще вместо вздутой?

А нельзя ли фоток мотора и проводки сделать, так было бы по проще.

---------- Сообщение добавлено в 23:33 ---------- Предыдущее сообщение было в 23:31 ----------

А он вообще когда его включаешь гудит? Должен гудеть... Если не гудит и не закручивается то точно нужно смотреть рабочую обмотку...
